清理焊接結構件、H鋼、型鋼、鋼板防腐多能鋼材預處理設備解決方案

作者：admin發表時間：2015-3-7 14:41:27標簽：鋼材預處理設備防腐解決方案

青島銘邦重工為您提供全套防腐方案，提高鋼材的涂飾質量與防腐效果，以下為清理焊接結構件、H鋼、型鋼、鋼板的多能鋼材預處理設備的全套解決方案。

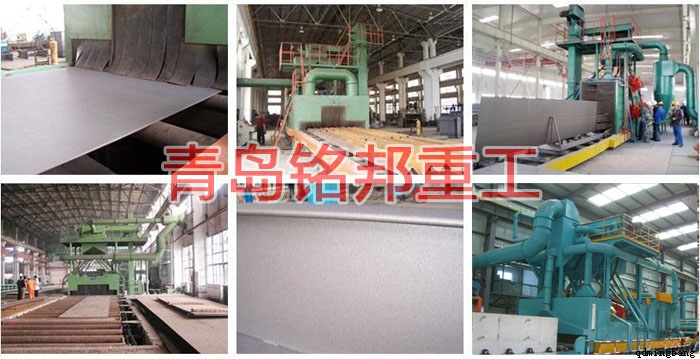

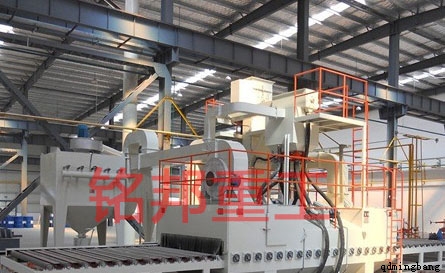

通過式拋丸機案例

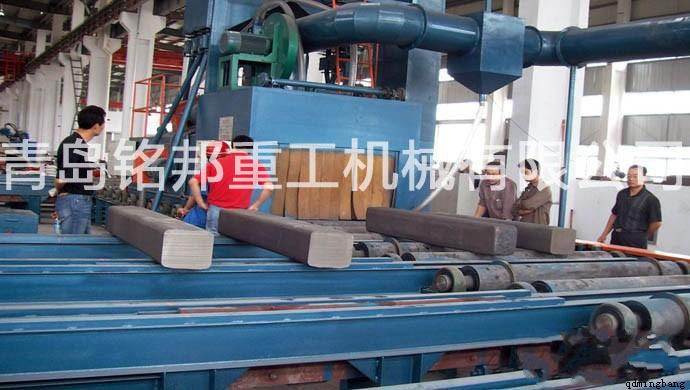

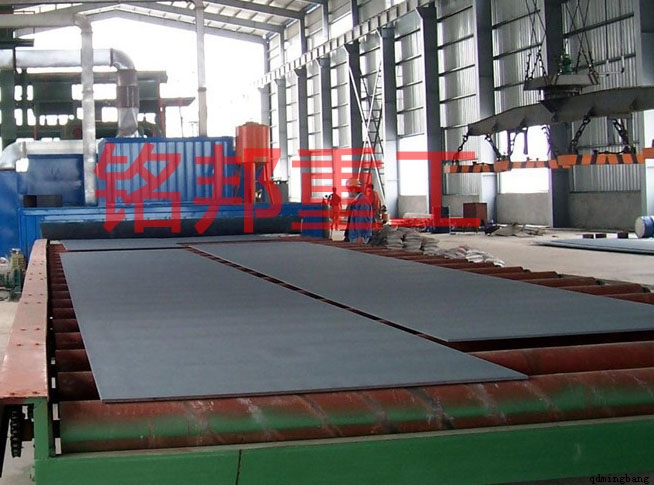

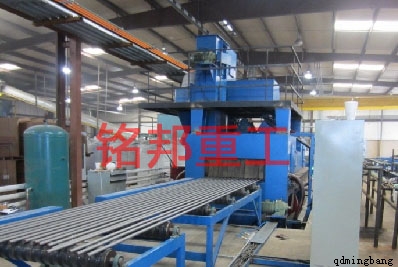

本設備型號為Q1525型鋼結構除銹拋丸清理機，可清理焊接結構件、H鋼、型鋼、鋼板等多種鋼材，處理工件尺寸為長2500mm~12000mm、寬≤1000mm、高≤2200mm。拋丸器設置為多角度無死角，采用國內最先的直線葉片高效拋丸器，拋射出高密集的弾丸束，全方位的、立體的拋射在鋼板的原始部位，清理掉鋼材表面的銹層、氧化皮、焊渣，使之獲得均勻一致的光潔表面，鋼材的表面產生一定程度的凹凸不平效果，提高鋼材的漆膜和附著力，并提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材內在制造，延長鋼結構件的使用壽命。

下面根據該型號設備的技術參數、結構及工作原理、設計特點，銘邦重工的售后服務及安裝、調試、驗收等事宜的承若做一說明。

一、技術參數：

1、該機的拋丸能力：

當輥道輸送速度為1~1.5米每分鐘時，鋼材的清理質量可達國家標準GB8923-88規定的Sa2.5級（表面除銹程度達到95%以上）。

2、可清理的鋼材最大尺寸：

長2500mm~12000mm，寬≤1000mm，高≤2200mm。

3、設備清理室體開口尺寸：

高2300mm，寬1500mm。

4、輸送輥道技術參數：

工作速度0.5~3m/min，長度進料口12米、出料口12米，輥?zhàn)拥闹睆?59mm，輥?zhàn)娱g距800mm，輥道軸承P212，驅動電機功率(二臺電機驅動)4.0kw+4.0kw,額定載重1.5T/m。

5、拋丸器總成技術資料：

型號Q034高效拋丸器，數量10臺，弾丸拋射速度95~105m/s，弾丸流量240kg/min，功率11kw，拋丸效率16kg/min.kw，總弾丸流量2400kg/min。

6、提升機的技術資料：

提升量160t/h，功率7.5kw。

7、分離器的技術參數：

分離器流量160t/h，分離區的風速為4~5m/s。

8、螺旋輸送機：

8.1、分離器螺旋輸送機輸送量160t/h，功率4kw。

8.2縱向螺旋輸送機的輸送量160t/h，功率5.5kw。

9、丸料清理裝置：

采用離心式通風機9~19 No 7.1D，風量5500m3/h，風壓1200pa，功率15kw.

10、除塵系統：

10.1、旋風除塵器的除塵風量15000m3/h。

10.2、濾筒除塵器型號ZCL-16型，濾筒數量16筒，過濾面積240m2，處理風量16000m3/h，反吹氣耗量0.3m3/min，反吹空氣壓力0.5~0.7Mpa，反吹空氣質量無油、無水，過濾風速為0.4~0.8m/min，壓力損失500~1000Pa，除塵凈化效率99.9%，濾筒除塵器的數量為2套。

11、離心通風機：

型號為4-72-5A，風量14328m3/h，風壓2335Pa，功率15kw，數量2套。

12、本鋼材預處理設備的總功率180kw。

13、本設備的總通風量28000m3/h。

14、多能鋼材預處理設備整機尺寸：

本機最大外形尺寸（長*寬*高）31000mm*5100mm*8000mm，地上高度5700mm，地下深度2300mm。

二、服務與承諾：

針對以上焊接結構件、H鋼、型鋼、鋼板等行業客戶的防腐解決方案，青島銘邦重工做出設備生產的如下承諾：

1、清理質量：Sa2.5級。

2、設備生產周期35個工作日。
3、設備的易損件使用壽命承諾如下：
拋丸器葉片800小時，拋丸器定向套1000小時，拋丸器分丸輪1000小時，拋丸器護板1500小時，拋丸室體內的護板使用二年。
4、售后服務：本機質量保證，銘邦重工對設備實行“三包”，從驗收合格之日起十二個月為限（易損件除外）。設備在使用過程中出現故障，我公司24小時內響應并提出解決方案，48小時內到達現場協助用戶排除設備故障。本設備安裝調試期間，我公司無償培訓用戶操作及日常維護維修事項。青島銘邦備提供全方位的優質服務，備有設備的優質、優價、品種齊全的拋丸機易損件，可供用戶隨時訂貨選用。

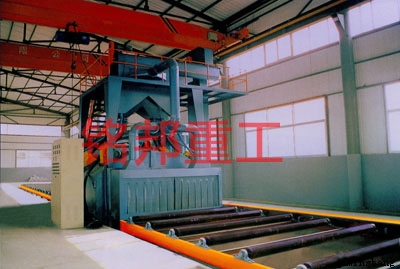

輥道通過式鋼材拋丸機
